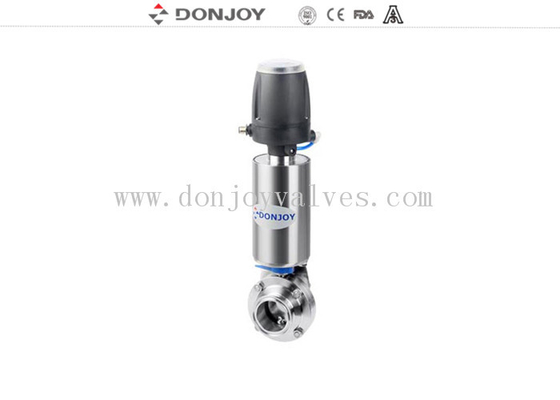

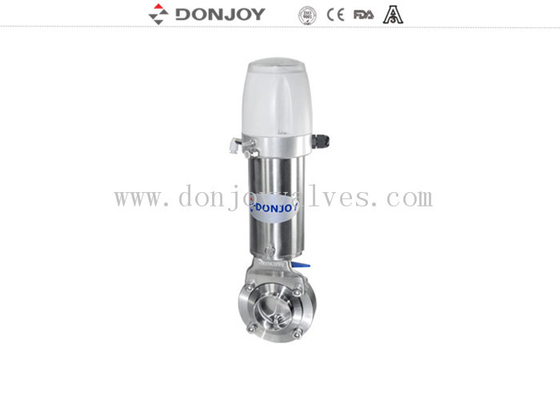

DN10-DN300 Sanitäre Schmetterlingsventile mit SS Aktuator und automatische Steuerungseinheit
|
Technische Parameter
|
|
Material aus Stahl
|
Produkte aus befeuchtetem Stahl
|
AISI 304 oder 316L
(1.4306 / 1.4404)
|
Mit Material versehen
Inspektionsbericht
|
|
Andere Teile aus Stahl
|
AISI 304
|
|
Dichtungsmaterial
|
Standards
|
EPDM
|
Alle DichtungsmaterialienEinhaltung der FDA
21CFR117.2600
|
|
Auswahlmöglichkeiten
|
VMQ / Viton (FPM)
|
|
Druck
|
Arbeitsdruck
|
≤ 145 psi (10bar)
|
|
Versorgungsdruck für den Luftantrieb
|
70 ~ 116psi (5 ~ 8bar)
|
|
Temperatur
|
Betriebstemperatur
|
EPDM: 14 ~ 248°F (-10 ~ 120°C)
VMQ (Silicon): -58 ~ 356°F (-50 ~ +180°C)
Die in Absatz 1 genannten Daten werden in der Tabelle 1 aufgeführt.
|
|
Sterilisationstemperatur
|
150°C, max. 20 Minuten
|
|
Oberflächenbehandlung
|
Innenoberflächenbehandlung
|
Ra 16 ~ 32 μm (0,4 ~ 0,8 μm)
|
|
Außenoberflächenbehandlung
|
Ra 32 ~ 64 μm (0,8 ~ 1,6 μm)
|
|
Verbindung
|
Endverbindungen: nach hinten geschweißte, sanitäre Klemmen, männliche und weibliche Gewinde,
Flansche, I-Line oder andere auf Anfrage.
|
|
Antrieb
|
Normal geschlossen (NC) - Luft öffnen und Feder schließen;
Normal geöffnet (NO) - Luft zum Schließen und Feder zum Öffnen;
Luft zu Luft (AA) - Luft zu öffnen, Luft zu schließen.
|
Sanitäre Schmetterlingsventile
Sanitäre Schmetterlingsventile werden auch als hygienische Schmetterlingsventile bezeichnet, die eine Art Durchflusssteuerungseinrichtung sind, die verwendet wird, um den Flüssigkeitsfluss durch einen Rohrbereich zu starten oder zu stoppen.
Sanitäre Schmetterlingsventile verwenden:
Donjoy Sanitärschmetterlingsventile werden in der chemischen Industrie, in der Erdölindustrie, in der Metallurgie, in der Sanitärtechnik, in der Lebensmittelindustrie, in der Biopharma- und Chemieindustrie weit verbreitet.
Donjoy Edelstahl Schmetterlingsventil, Sanitärgeräte sind hochwertige Produkte, können für Milchprodukte, Pharmazeutika, Bier, Getränke,Lebensmittelöl und andere Industriezweige, um ihren beruflichen Anforderungen gerecht zu werden.
Vorteile von Sanitärschutzventilen:
Das Sanitätsschmetterlingsventil von Donjoy hat viele Vorteile wie eine abnehmbare Verbindung, eine einfache Struktur und eine einfache Wartung.
Die Donjoy-Schmetterlingsventil-Gummidichtungen und -Platten sind hochwertige Stücke, um die Nutzungsfähigkeit und die Lebensdauer zu gewährleisten.Donjoy-Ventile können Ventilkörper- und Scheibenmaterialien wie AISI 304 oder AISI 316L liefern, 304L und 316 Materialien, automatische oder manuelle Bedienung Ventil nach Ihren Wünschen.
Anwendung:
DONJOY ist ein sanitäre Pneumatik-Schmetterlingsventil-Aktor mit Butt-Schweißenden, der in Prozessrohrsystemen zur Isolierung und Steuerung weit verbreitet ist.
Spezifikation:
Größen verfügbar: 1/2" bis 12" (1/2", 3/4", 1 ′′, 1 1/2", 2", 2 1/2", 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
Material: Die Ventilkarosserie und die Scheiben können aus AISI 304 oder AISI 316L bestehen.
Maximaler Betriebsdruck: 145 psi (10 bar) für DN25/1"-DN100/4"; 116 psi (8 bar) für DN125/5"-DN150/6"; 73 psi (5 bar) für DN200/8"-DN300/12".
Betrieb: SS304 vertikaler Aktor, NC (normalerweise geschlossen) / NO (normalerweise geöffnet) / AA (Luft-Luft) zur Auswahl.
Luftdruck: 70 bis 116 psi (5 bis 8 bar)
Temperaturbereich: 14 ~ 248 °F (-10 ~ 120 °C) mit EPDM-Sitz, -58 ~ 356 °F (-50 ~ + 180 °C) mit VMQ (Silicone) -Sitz.
Anschlussverbindungen: nach hinten geschweißt / nach hinten geschweißt.
Oberflächenbehandlung: Ra 16 ~ 32μin (0,4 ~ 0,8μm), Ra 32μin ist der Standard.
Die Optionen:
Der Ventilkörper und die Scheibenmaterialien können AISI 304 oder AISI 316L sein, 304L und 316 Materialien sind auf Anfrage erhältlich.Sitz und Dichtung können EPDM, VMQ (Silicone) oder Viton (FPM) sein,alle gemäß FDA 21CFR177.2600.
Endverbindungen können auf Anfrage mit Butt-Schweiß, Sanitär-Tri-Clamp, Gewinde, Flansche, I-Line oder andere sein.
Handgriffe: 4-Positions-Handgriffe; Mehrpositions-Handgriffe mit Kunststoffabdeckung oder aus reinem Edelstahl.
Aktoren zur automatischen Bedienung:
Pneumatischer Aktor aus Edelstahl (vertikaler Typ), pneumatischer Aktor aus Aluminium (horizontaler Typ) und elektrischer Aktor.
NC betrieben: normal geschlossen (ausfallschlossen)---Luft zu öffnen, Feder zu schließen
NO betrieben: normal geöffnet (ausfallend geöffnet)---Luft zum Schließen, Feder zum Öffnen
AA-betrieben: doppelwirkend---luft zu öffnen, luft zu schließen
- Intelligente Steuerung des Ventils: Positionssensor, C-Obersteuerung, C-Obersteuerung (AS-I)
- Normen: DIN, 3A, SMS, ISO / IDF, BS / RJT und ASME / BPE
Anzeige
Tag: Schmetterlingsventile, Sanitärventile, Donjoy-Ventile
