Herkunftsort: | China |
Markenname: | DONJOY |
Zertifizierung: | CE,3A,FDA |
Modellnummer: | nein. |
Min Bestellmenge: | 1 |
---|---|
Preis: | negotiation |
Verpackung Informationen: | Karton |
Lieferzeit: | 10-30 WERKTAGE |
Zahlungsbedingungen: | T/T, LC, Kreditkarte |
Versorgungsmaterial-Fähigkeit: | 20 Sätze 30 Werktage |
Materialien: | 304 / 316L | Hafen: | DN10 - DN300, 1/2“ - 12" |
---|---|---|---|
Operation: | Pneumatisch | Anschlussmodus: | Schweißende Enden |
Struktur: | Pneumatisches Drosselventil | Temperatur von Medien: | Midum |
Markieren: | Sanitäre Absperrklappe,rostfreie Drosselventile |

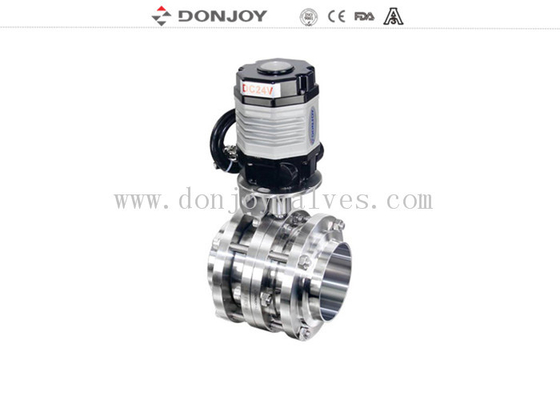

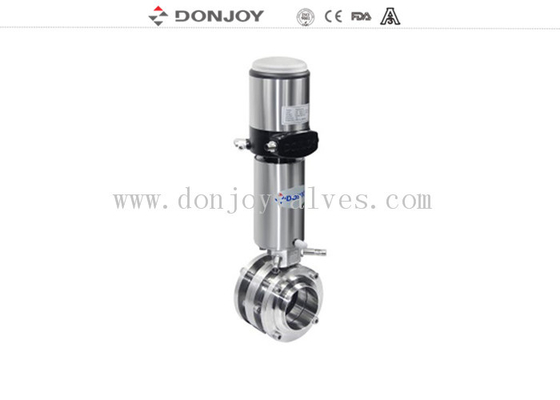

Drei Stücke EdelstahlDrosselventil Schweißensende, hohes gesundheitliches Drosselventil
Technische Spezifikationen:
Max.Pressure: 10Bar (DN25-DN100), 8Bar (DN125-DN150), 5Bar (DN200-DN300)
Min. Pressure: 0.2Bar
Betriebstemperatur: -10C° zu +120 Grad (EPDM)
Spezifikationen:
Produkt-Name: |
RJT-Sechskantmutter/Faden-manuelles Drosselventil SS316L/304, Weibliches/männliches Drosselventil |
Ventilkörper-Material: |
SS304/316L |
Dichtungs-Material: |
EPDM (Standard) FPM/SILICON/NBR, FDA177.2600 |
MaxWorking-Druck: |
5Bar |
Max.Working-Temperatur: |
120 Grad C |
Verfügbar Größe: |
DN10-DN300, 1/2“ - 12" |
Verfügbar Verbindung: |
Klammer/Schweißen/Faden/spezielle Verbindung |
Verfügbar Standard: |
3A/DIN/SMS/RJT/ISO/IDF |
Funktioniert: |
Manuell, pneumatisch, elektrisch |
Griffanwendung: |
Zweistelliger Griff, Dreiweggriff, Vierpositionszuggriff, Multipositionskunststoffgriff und Multipositionsedelstahlgriff |
Steuerung: |
Intelligenter Steuer-/Stellungsgeber des Ventilstellwerks/C-TOP |
Zertifikat: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
Anwendungsbereich: |
Molkerei, Nahrung, Getränk, Apotheke, Kosmetik, usw. |
Modell des multi- Positionsplastikgriffs: |
NR. VSB04/NO.VSB06/NO.VSB08 |
Installation des Griffs: |
Auf einer Seite Ventil |
Funktionsprinzipien
1.The Drosselventil kann durch Auslöser oder manuell mit dem Griff automatisch betrieben werden
Griff 2.The blockiert das Ventil im offenen, oder geschlossene Position, zweifellos dort sind das andere Position avalibalbe
Stoßkolben des Auslösers 3.The der axialen Bewegung in 90Degree, damit es Drosselventil steuert.
Entwurf und Eigenschaften
Kompakter und robuster Entwurf
Verfügbare Größen DN25-DN300 (1/2“ - 12")
Multi-Positionsgriff ist passend bis zu DN100/4“
Zughand ist bis zu DN25-DN300 (1/2“ - 12") PED97/23EC FDA.177.2600 passend
Der Ventilkörper kann mit irgendeiner Art Verbindung veränderbar sein
Verbindung
Festgeklemmtes, geschweißtes und verlegtes etc.
Verpackendetails
Luftpolsterfolie für jedes Ventil.
Außerhalb des Verpackens sind Karton oder Sperrholzkisten.
Oder gemäß des Antrags von Kunden.
Lieferungsdetails
Normalerweise innerhalb 20 Tage, nachdem T-/Tanzahlung empfangen worden ist.
Funktionierendes Drehmoment (N.M)
DN25/1“ |
DN40/1.5“ |
DN50/2“ |
2,5" |
DN65 |
3" |
DN80 |
DN100/4“ |
DN125 |
DN150 |
3 |
4 |
5 |
10 |
12 |
14 |
18 |
25 |
40 |
55 |
Verschiedener Griff:
1. Zug-Griff
2.Multi-Position behandeln (blauer Plastik)
Griff 3.Multi-Position (Stianless-Stahl) verschließbar
Größe |
L1 |
L2 |
B |
||
DN10-DN40 |
0.5-1.5" |
126 |
20,2 |
8 |
|
DN50 |
2" |
133 |
22,2 |
10 |
|
DN65 |
2.5-3" |
144 |
22,2 |
10 |
|
DN80-DN100 |
3.5-4" |
160 |
22,2 |
11 |
|
DN125-DN150 |
5-6“ |
220 |
30,2 |
14 |
|
DN200-DN300 |
8-12“ |
284 |
30,2 |
14 |
Größe |
L1 |
L2 |
B |
||
DN10-DN40 |
0.5-1.5" |
164 |
20,2 |
8 |
|
DN50-DN65 |
2" - 3" |
164 |
22,2 |
10 |
|
DN80-DN100 |
3.5-4" |
164 |
22,2 |
11 |
Größe |
L1 |
L2 |
B |
||
DN10-DN40 |
0.5-1.5" |
166 |
20,2 |
8 |
|
DN50-DN65 |
2" - 3" |
166 |
22,2 |
10 |
|
DN80-DN100 |
3.5-4" |
166 |
22,2 |
11 |
|
DN125-DN150 |
5" - 6" |
166 |
30,2 |
14 |
