Herkunftsort:
China
Markenname:
DONJOY
Zertifizierung:
CE,3A,FDA
Modellnummer:
NO.VDF110Q1
treten Sie mit uns in Verbindung

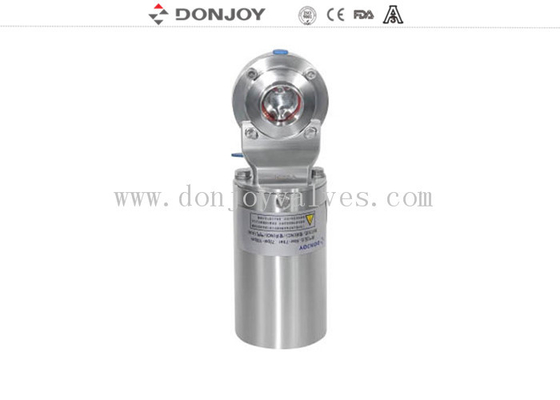

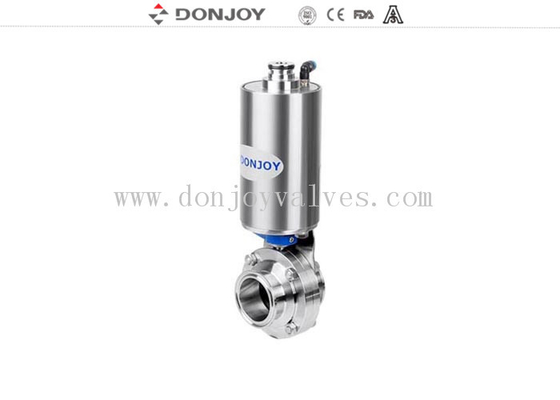

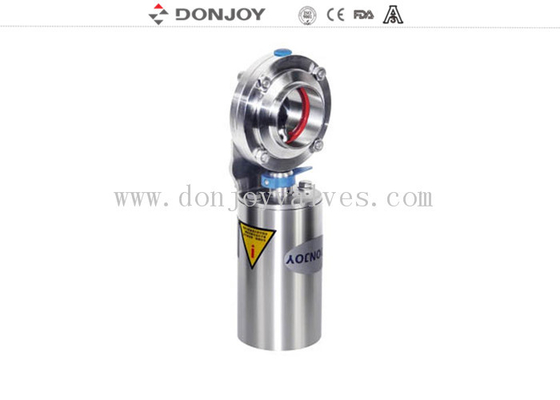

Pneumatische Operations-gesundheitliche Drosselventile mit festgeklemmter Enden-Silikondichtung 12"
Technische Parameter |
|||
Stahlmaterial |
Produkt machte Stahlteile nass |
AISI 304 oder 316L (1,4306/1,4404) |
Versehen mit Material Abnahmeprüfprotokoll |
Andere Stahlteile |
AISI 304 |
||
Dichtungsmaterial |
Standard |
EPDM |
Alle Dichtungsmaterialien willigen ein mit FDA 21CFR177.2600 |
Wahlen |
VMQ/Viton (FPM) |
||
Druck |
Funktionsdruck |
≤145psi (10bar) |
|
Versorgungsdruck für Luft Auslöser |
70 | 116psi (5 | 8bar) |
||
Temperatur |
Betriebstemperatur |
EPDM: 14 | 248°F (- 10 | 120°C) VMQ (Silikon): -58 | 356°F (- 50 | +180°C) Viton (FPM): -22 | 428°F (- 30 | +220°C) |
|
Sterilisationstemperatur |
150°C (302°F), Minute des Maximums 20 |
||
Oberflächenbehandlung |
Innenflächenbehandlung |
Ra 16 | 32µin (0,4 | 0.8µm) |
|
Außenflächenbehandlung |
Ra 32 | 64µin (0,8 | 1.6µm) |
||
Verbindung |
Endanschlüsse: Kolben-geschweißte, gesundheitliche Klammer, Mann und weibliches verlegt, geflanscht, Ich-spurig oder andere auf Anfrage. |
||
Auslöser |
Normalerweise geschlossen (NC) - Luft zum sich zu öffnen und zu entspringen, um zu schließen; Öffnen Sie normalerweise (NEIN) - Luft, um zu schließen und zu entspringen, um sich zu öffnen; Luft-Luft (AA) - Luft zum sich zu öffnen, Luft zu schließen |
Daten
Pneumatischer Auslöser | |||
Größe | Empfehlen Sie Ventilgröße | ||
Drosselventil | Kugelventil | ||
70 | DN10-DN50,0.5“ - 2" | DN10-DN25,0.5“ - 1" | |
85 | DN10-DN100,1“ - 4" | DN10-DN40,0.5“ - 1,5" | |
114 | DN100-DN125,4“ - 5" | DN50-DN65,2“ - 2,5" | |
133 | DN150-DN200,6“ - 8" | DN80-DN100,3“ - 4" | |
168 | DN200-DN300,8“ - 12" | DN100,4“ |
Anwendung:
pneumatische Art gesundheitliches Drosselventil mit den Kolben-geschweißten/Kolben-geschweißten Enden, die in leitenden Systemen des Prozesses für Isolierung und Steuerung weitverbreitet ist. AV-1PW Drosselventil funktioniert automatisch.
Spezifikation:
Größen verfügbar: 1/2“ bis 12" (1/2“, 3/4", 1", 1 1/2“, 2", 2 1/2“, 3", 4", 5", 6", 8", 10", 12") DN15 - DN300 (DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300)
Material: Ventilkörper und Diskettenmaterial können AISI 304 sein, oder AISI 316L, 304L und 316 Materialien sind auf Anfrage verfügbar.
Max. Arbeitsdruck: 145psi (10bar) für DN25/1“ - DN100/4“; 116psi (8bar) für DN125/5“ - DN150/6“; 73psi (5bar) für DN200/8“ - DN300/12“.
Operation: SS304 vertikal Auslöser, NC (normalerweise nah)/NEIN (normalerweise offene)/AA (Luft-Lufte) Art für wählen von.
Luftversorgungsdruck: 70-116psi (5-8bar)
Temperaturspanne: 14 | 248°F (- 10 | 120°C) mit EPDM-Sitz, -58 | 356°F (- 50 | +180°C) mit Sitz VMQ (Silikon).
Endanschlüsse: Kolben-geschweißt/Kolben-geschweißt.
Oberflächenbehandlung: Ra 16 | 32µin (0,4 | 0.8µm), Ra 32µin ist die Nichterfüllung.
Wahlen:
Ventilkörper und Diskettenmaterial können AISI 304 sein, oder AISI 316L, 304L und 316 Materialien sind auf Anfrage verfügbar. Der Sitz und die Dichtung können EPDM, VMQ (Silikon) sein, oder Viton (FPM), ganz übereinstimmend mit Verbindung FDAs 21CFR177.2600.End kann Kolben-geschweißt werden, gesundheitliche Dreiklammer, verlegt worden, geflanscht, Ich-spurig oder andere auf Anfrage.
Griffe: Zuggriff mit 4 Positionen; Multipositionsgriff mit Plastikabdeckung oder im reinen Edelstahl.
Auslöser, zum von Selbsttätigkeit zu erreichen:
pneumatischer Edelstahlauslöser (vertikale Art), pneumatischer Aluminiumauslöser (horizontale Art) und Stellglied.
NC funktionierte: normalerweise geschlossen (Ausfallung schloss)---Luft zum sich zu öffnen, Frühling zu schließen
NICHT funktioniert: normalerweise offenes (verlassen Sie offenes)---Luft zu schließen, Frühling zum sich zu öffnen
AA funktionierte: doppelt wirkend---Luft zum sich zu öffnen, Luft, zum der intelligenten Steuerung des Ventils zu schließen: Stellungsgeber, C-Spitzenprüfer, C-Spitzenprüfer (AS-I)
Standards: LÄRM, 3A, SMS, ISO/IDF, BS/RJT und ASME/BPE
Luftzufuhr-Hafen |
AA-Auslöser |
1" - 4" |
beide zwei Häfen sind G1/8 |
>4“ |
Ein Hafen ist G1/4, der andere ist G1/8 |
||
Nc-Auslöser |
1" - 4" |
Ein Hafen ist G1/8 |
|
>4“ |
Ein Hafen ist G1/4 |
||
KEIN Auslöser |
1" - 4" |
Ein Hafen ist G1/8 |
|
>4“ |
Ein Hafen ist G1/4 |
