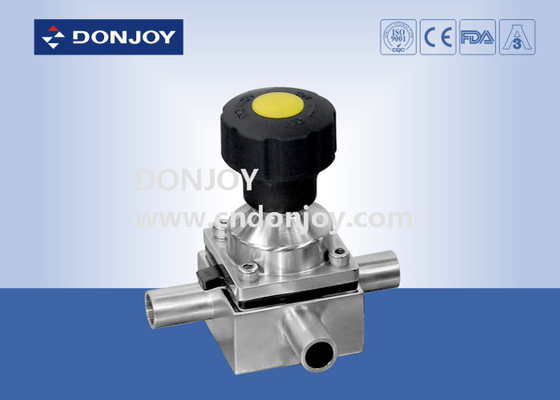

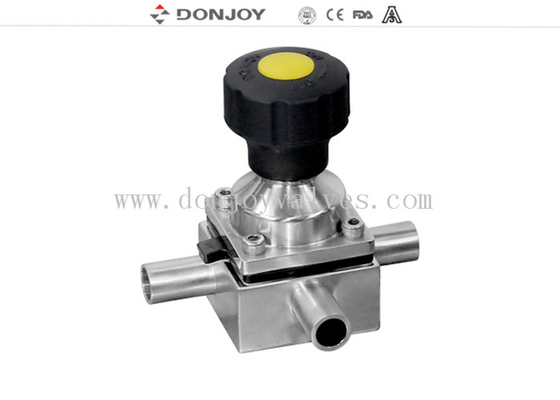

Plastikhandbuch-Minidreiwegemembranventil SS 316L mit 3 Häfen, geschweißte Enden
Spezifikationen
|
Produkt-Name:
|
Plastikhandbuch-Minidreiwegemembranventil SS 316L mit 3Häfen, geschweißteEnden
|
|
Ventilkörper-Material:
|
1.4404/316L/ASME BPE 316L/1.4435 (Körper schmiedend)
|
|
Dichtungs-Material:
|
Klebende PTFE+EPDM/Two Stücke einzelner sillcone Dichtung
PTFE+EPDM
|
|
Max Working Pressure:
|
10Bar
|
|
Max.Working-Temperatur:
|
-30 Grad bis 130 Grad C
|
|
Verfügbare Größe:
|
1" - 4", DN25-DN100
|
|
Verfügbare Verbindung:
|
Klammer/Schweißen/Faden/spezielle Verbindung
|
|
Operation:
|
manuelles Kunststoffgriffrad
|
|
Griffrad:
|
Edelstahl oder Plastik ist optional
|
|
Verfügbarer Standard:
|
3A/BPE/DIN/ISO/IDF
|
|
Funktioniert:
|
Manuell, pneumatisch
|
|
Verfügbar Struktur:
|
Gerade T-Stück, U-artig, Behälterunterseite
|
|
Steuerung:
|
Intelligenter Steuer-/Stellungsgeber des Ventilstellwerks/C-TOP
|
|
Zertifikat:
|
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600
|
|
Anwendungsbereich:
|
Molkerei, Nahrung, Getränk, Apotheke, Kosmetik, usw.
|
|
Verpackendetails:
|
Luftpolsterfolie für jedes Ventil. Außerhalb des Verpackens sind Karton oder Sperrholzkisten. Oder gemäß des Antrags von Kunden.
|
|
Lieferungsdetails:
|
Normalerweise innerhalb 20 Tage, nachdem T-/Tanzahlung empfangen worden ist.
|
Anwendungen
Membranventile, manuell oder pneumatisch funktioniert, sind speziell für Gebrauch auf Hygiene und aseptische Prozesse in den Pharmaindustrien bestimmt.
Das Ventil ist zur Steuerung des Datenflusses ausgezeichnet sowie öffnet sich,/nahe Steuerung.
Die Membranventile sind in der Eigenschaft des Flusses im Vergleich zu anderen Ventilen besser. Es ist das eaiser, zum, um die Substanz zu verbessern aufzuräumen und mit Partikeln zu verarbeiten. Das Phänomen der Blase ist während der Anwendung der Steuerung des Datenflusses selten.
Pneumatische Operation
1. Didaphragm-Ventil mit Stellwerk/Prozessprüfer (IL-TOP)
2. Membranventil mit Steuergerät (C-Spitze)
3. Ventilposition Regler
4. Stellungsgeber-Modul
5. Edelstahlauslöser
6. Plastikauslöser
Elektrische Operation
7. Elektrisches Membranventil
Handbetrieb
8. Kunststoffgriff
9. Edelstahlgriff
Ventilkörper-Material
10. Körper: Werfen/Schmieden
Funktionsprinzipien
1. Die Membran die Körperdichtung sowie die Sitzdichtung zur Verfügung stellen. Es gibt keine Wege zur äußeren Umwelt, also es passend für aseptische Prozesse
2. Wenn das Ventil geschlossen ist, bewegt sich eine Druckauflage, die die Membran stützt, in Richtung zum versiegelnden Gesicht auf dem Körper. Wenn die Druckplatte sich bewegt, biegt die Membran und wird unten auf den Sitzbereich in der Mitte von des Flussweges durch den Körper folglich schließen des Körpers gezwungen.
3. Das Inter- Verhältnis des Körpers zur Druckplatte verhindert Überdruck der Membran
4. Das Ventil kann Handbetrieb und pneumatische Operationskontrollspitzen von Magnetventilen sein
Cetificate des Membranventils
Kunstharz 1.All und Zusatz sind einwilligen mit FDA-Bescheinigung.
werden chemische Zusammensetzung 2.Material, physikalische Eigenschaften und Herstellungsverfahren dokumentiert.
Übereinstimmung 3.3-a die Authentisierung
4.CE-PED/97/23/EC
5.EN 10204-3.1
Membran des Ventils
1. (Klebende) Tablette EPDM+PTFE Membranhaben hohe Chemikalienbeständigkeit, hohe Stabilität, gutes flexibity, langes Leben, hohe Dichtung, keine Codedegeneration, und bewirkt nicht durch ausgezeichnete Leistung der Temperaturschwankungen, ob es thermischer Zyklus, kalter Zyklus oder DampfDesinfektionssystem ist.
Sepcification: 1-3“, DN20-DN80
Temperatur: - 20 zu 120degree
2. EPDM+PTFE (sich trennen), das es kann, verringert die Membrantoleranz und das Proling die Nutzungsdauer der Membran
Sepcification: 1-4“, DN20-DN100
Temperatur: - 20 zu 150degree
Bettete einzelne Dichtung 3 (EPDM/SILICONE/FPM), Gummimembran eine Schicht der Vulkanfiberschicht ein, seine mechanischen Eigenschaften, dann Membran zu erhöhen Druck und Temperatur hase in der hohen Dichtungsstabilität, die Verstärkungsfaser, die im Edelstahlbolzen sich verhärtet, um bessere Gummi- und Metallbindung zusammen sicherzustellen. So ist es für Gebrauch in der Vakuumumwelt passend.
Sepcification: 1-4“, DN20-DN100
Temperatur: - 10 zu 120degree
4. Miniart Membrandichtung (EPDM, SILIKON, FPM, EPDM+PTFE)
Sepcification: 1/4" - 3/4", DN6-DN15
Temperatur: - 20 zu 150degree
Oberflächenbehandlung:
mechanisches Polier 1.For: Inneres Ra<0.5μm, draußen: Von 1-4“ sandstrahlend, unter 1" mit dem Spiegel poliert
Wenn mehr inforamtion benötigen Sie, treten Sie mit uns bitte direkt in Verbindung.
