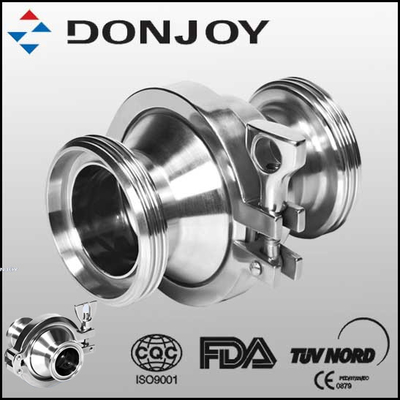

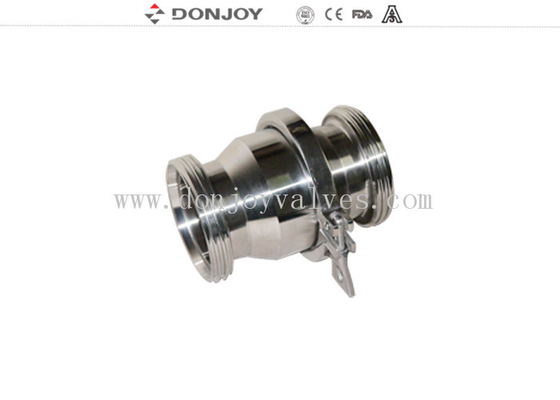

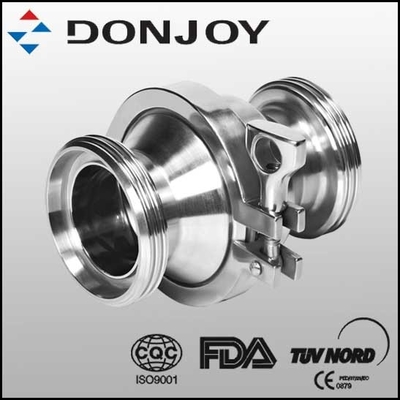

Körperklemmenanschluss Hydraulikzylinder Rückschlagventil, Gewindeanschluss Rückschlagventil
Spezifikation
| Produktname: |
SS304/SS316L Rückschlagventil, Nicht-Rückhalteventil, Körperklemmenanschluss |
| Ventilkörpermaterial: |
SS304 oder SS316L |
| Dichtungsmaterial: |
EPDM |
| Max. Arbeitsdruck: |
10 Bar |
| Öffnungsdruck: |
0,1-0,3 bar |
| Max. Arbeitstemperatur: |
120 Grad C |
| Verfügbare Größe: |
3/4" - 3 1/2" , DN15-DN100 |
| Verfügbare Anschlüsse: |
Gewinde, Schweißen, Klemmen |
| Verfügbare Standards: |
DIN, SMS, 3A |
| Zertifikat: |
FDA, CE |
Beschreibung:
Hydraulische Rückschlagventile
1. Einfache Demontage
2. Konstruktion mit geringer Größe
3. DIN11851 Anschluss (Standard)
Anwendungen:
1. Rückschlagventil ist ein Ventil, das verhindert, dass die Flüssigkeit zurückfließt und sicherstellt, dass sie nur in eine Richtung fließt.
2. Es kann verwendet werden, um zu verhindern, dass der Fluss zurückkehrt und Rohrschläge zu vermeiden.
3. Es wird in der Lebensmittelverarbeitung, Getränkeindustrie, Wein-, Öl-, Kosmetik-, Pharma- und Chemieindustrie eingesetzt.
Technische Information
• Ein Sanitär-Rückschlagventil kann in der Größe von 1/2″ bis 4″ variieren.
• Der Endanschluss kann stumpfgeschweißt, sanitär-tri-geklemmt, mit Gewinde oder auf Anfrage auch anders sein.
• Der maximal verfügbare Arbeitsdruck beträgt 10 bar (145 psi)
• Ventile sind für folgende Öffnungsdrücke erhältlich:
4,35 psi (0,3 bar) für DN25
2,9 psi (0,2 bar) für DN32-40
1,45 psi (0,1 bar) für DN50-100
• Die Temperaturen, bei denen die Ventile arbeiten, hängen vom Material ab und reichen von:
EPDM 14°F bis 248°F (-10℃ bis 120℃)
SILIKON -22°F bis 356°F (-30℃ bis 180℃)
VITON (FPM) 23°F bis 356°F (-5℃ bis 220℃)
Teflon (PTFE) -4°F bis +482°F (-20℃ bis 250℃)
• Die Oberflächenbeschaffenheit kann standardmäßig Ra 32μin (0,8μm) betragen oder auf Anfrage besser sein.
Dinge, die bei der Installation eines Sanitär-Rückschlagventils zu beachten sind
Sanitär-Rückschlagventile können horizontal oder vertikal installiert werden. Für Kugel- und Scheibenrückschlagventile müssen jedoch die folgenden Spezifikationen beachtet werden:
– Kugelrückschlagventil –
In einer vertikalen Anordnung muss das Produkt von unten nach oben fließen, damit die Schwerkraft die Kugel in den Sitz hinein- und herausdrücken kann.
In einer horizontalen Anordnung muss der gekrümmte Teil des Ventils aufrecht und im 90-Grad-Winkel zum Rohr stehen. Dadurch wird sichergestellt, dass das Ventil frei abläuft und die Kugel richtig sitzt.
– Scheibenrückschlagventil –
Scheibenrückschlagventile sind in einer vertikalen Anordnung nicht frei ablaufend. Damit sie frei ablaufend sind, müssen sie sich daher in einer horizontalen Position befinden.
Zeichnung
Verpackungsdetails
Blasenverpackung für jedes Ventil.
Die Außenverpackung sind Kartons oder Sperrholzkisten.
Oder nach Kundenwunsch.
Schlagwort: Einwegventil, Federrückschlagventil, Nicht-Rückhalteventil
