Herkunftsort: | China |
Markenname: | DONJOY |
Zertifizierung: | CE,3A,FDA |
Modellnummer: | IL-TOP-S |
Min Bestellmenge: | 1 |
---|---|
Preis: | US $600 - 1,000 / Piece |
Verpackung Informationen: | Karton |
Lieferzeit: | 200 Piece / Pieces per Monat |
Zahlungsbedingungen: | T/T, LC, Kreditkarte |
Produkt-Name: | Quadratisches Ventilstellwerk | Energie: | DC.24V |
---|---|---|---|
Pneumatischer Druck: | 4-7bar | Bescheinigung des Explosionsschutzes: | EXDⅡ BT4 |
Eigenschaft: | Intelligent | Operationsschnittstelle:: | Lcd-Anzeige |
Funktions-Druck: | 10bar | ||
Markieren: | digitales Ventilstellwerk,doppeltes verantwortliches Stellwerk |

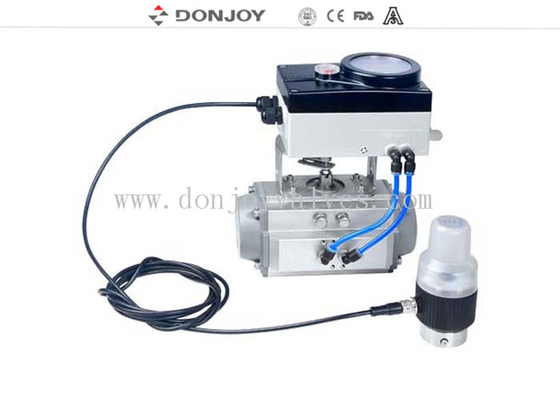

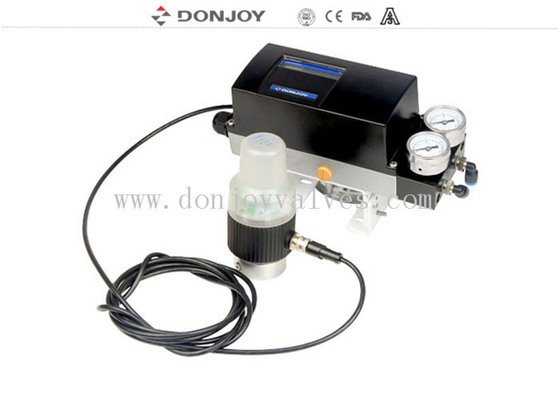

Quadratische Art intelligentes Ventilstellwerk für Nicht-ZurückhaltenKugelventil
Spezifikation
Produkt-Name |
Intelligentes Ventil-Stellwerk der quadratischen Art |
Energie |
DC.24V |
Arbeits-Druck |
Stange 10 |
Pneumatischer Druck |
4-7 Stange |
Material |
SS304/316 |
Betriebstemperatur |
10℃ | 130℃ (- 10℃ | 150℃ für Winkelsitzventil und Kugelventil) |
Schutzniveau |
IP67 |
Standardfunktion |
0/4-20mA zum 0-5/10V Signaleingang |
Optionale Funktion |
0/4-20mA, Feedbackertrag der Position 0-5/10V |
Optionale Funktion |
Gerät-Netz aber Steuerung |
Operationsschnittstelle |
Lcd-Anzeige |
Verpacken |
Luftpolsterfolie für jedes Ventil. Das äußere Verpacken ist Karton oder Sperrholzkisten. Oder gemäß des Antrags von Kunden. Normalerweise innerhalb 20 Tage, nachdem T-/Tanzahlung empfangen worden ist. |
Optional |
Dichtung: NBR/MVQ/FPM |
Funktionseigenschaft
Bescheinigung des Explosionsschutzes: EXDⅡ BT4
Schutzniveau: IP67
Signaleingang: 0-4/20mA, 0-5/10V
Signalfeedback: 0-4/20mA, 0-5/10V
BUS-Protokoll: GERÄT-NET BUS
Technische Eigenschaft
Die Steuerung konnte als Stellwerk oder Prozessprüfer verwendet werden.
Als Stellwerk könnte es die Ventilposition entsprechend Satzball einstellen.
Als Prozessprüfer wird MPU das Signal von der Steuerung, indem man Einstellungspositionswert des Ventils mit tatsächlicher Position des Ventils, durch BILDsteueralgorithmus, Prozessprüfer vergleicht, fährt das Ventil zum genauen Zielstellwerk des Ventils empfangen.
Der Prüfer wird aus MPU, Demodulator durch Steuersignal, Positionsdetektor, LCD-Anzeige, Tastatur und piezoelektrischem Ventil ETC… verfasst.
Installation
Die Auslöser des Winkelausschlags konnten, wie Drosselventil, Kugelventil und die Ventile ETC… angeboten werden.
Spezifikation: 1 Zoll - 12 Zoll, DN25 - DN200
Auftragsinformationen
IL-TOP-S Quadrat-Prüfer
Modell |
Eigenschaft |
Positionsfeedback |
Beschreibung |
IL-TOP-S-001-M |
Stellwerk + prozesskontrolliert |
4-20mA/0-5/10V |
Einfachwirkend |
IL-TOP-S-002-M |
Stellwerk + prozesskontrolliert |
4-20mA/0-5/10V |
Doppelt wirkend |
IL-TOP-S-001 |
Stellwerk + prozesskontrolliert |
NEIN |
Einfachwirkend |
IL-TOP-S-002 |
Stellwerk + prozesskontrolliert |
NEIN |
Doppelt wirkend |
IL-TOP-S-001-BUS |
Stellwerk + prozesskontrolliert + BUS |
Einfachwirkend + BUS |
|
IL-TOP-S-002-BUS |
Stellwerk + prozesskontrolliert + BUS |
Doppelt wirkend + BUS |
IL-TOP-S Quadrat-Prüfer (Explosions-Schutz: EXDⅡ BT4)
Modell |
Eigenschaft |
Positionsfeedback |
Beschreibung |
IL-TOP-S-001-M-EX |
Stellwerk + prozesskontrolliert |
4-20mA/0-5/10V |
Einfachwirkend - Explosionsniveaus |
IL-TOP-S-002-M-EX |
Stellwerk + prozesskontrolliert |
4-20mA/0-5/10V |
Doppelt wirkend - Explosionsniveaus |
IL-TOP-S-001-EX |
Stellwerk + prozesskontrolliert |
NEIN |
Einfachwirkend - Explosionsniveaus |
IL-TOP-S-002-EX |
Stellwerk + prozesskontrolliert |
NEIN |
Doppelt wirkend - Explosionsniveaus |
IL-TOP-S-001-BUS-EX |
Stellwerk + prozesskontrolliert + BUS |
Einfachwirkend, BUS - Explosionsschutz |
|
IL-TOP-S-002-BUS-EX |
Stellwerk + prozesskontrolliert + BUS |
Doppelt wirkend, BUS - Explosionsschutz |
