Herkunftsort:
China
Markenname:
DONJOY
Zertifizierung:
CE/FDA/ISO/3A
Modellnummer:
NO.VAQ100S2
treten Sie mit uns in Verbindung

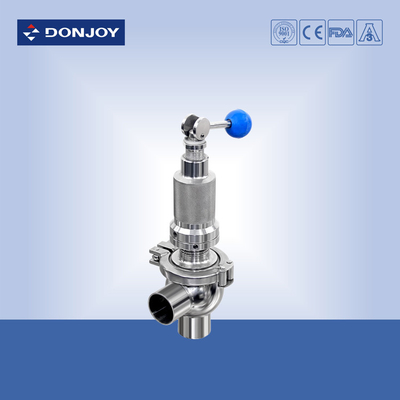

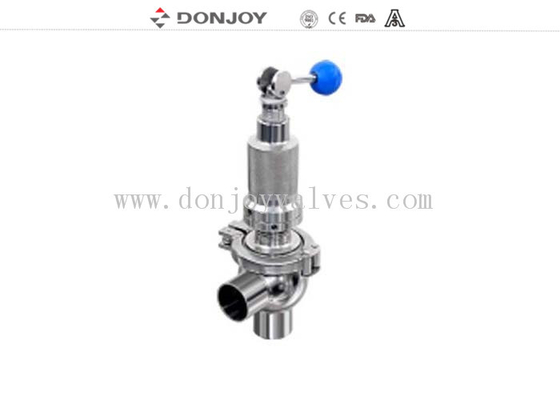

1,5" Handbuch SS304 drücken schnell Sicherheitsventil, über dem festgeklemmten Strömungsventil
Schnelles Detail
Druck-Sicherheitsventil, über Strömungsventil, Druckanpassung.
Art: Manula, Pnuematic
Anwendungen:
1. Sicherheitsventil gewohnt zu sich zu schützen Rohr, Pumpe vom Überdruck
2. Gesundheitlicher und sicherer Entwurf ist, Operationsgefahr zu verhindern und Ausrüstung gliedern passendes auf zu drücken
3. Mit gesundheitlichem Entwurfsedelstahl ist die Ventile beste Wahl für Schutzausrüstung in den Molkerei-, Nahrungsmittel-, Getränke-, Apotheken- und Feinchemikalienindustrien.
Spezifikation
Produkt-Name: |
1,5" des Handbuches SS304 Freigabe-Sicherheitsventil schnell, über Fluss Ventil, festgeklemmt |
Ventilkörper-Material: |
SS304 oder SS316L |
Dichtungs-Material: |
EPDM, NBR, FPM |
Max.Working-Druck: |
10Bar 120PSI |
Maximum-Betriebstemperatur: |
120 Grad C |
Verfügbare Größe: |
DN25-DN80 oder 1" - 3" |
Verfügbare Verbindung: |
Flansch, Klammer, schweißte |
Verfügbarer Standard: |
LÄRM, ZOLL, IDF, 3A, SMS |
Funktionieren Sie: |
Pneumatisch, Handbuch |
Zertifikat: |
FDA, CER |
Zeichnung
Manuelles Sicherheitsventil (Schweißungsenden)
Größe | D | DN | L | H | H1 | H2 |
1" | 25,4 | 22,4 | 50 | 216 | 260 | 269 |
1,25“ | 31,8 | 28,8 | 55 | 218 | 260 | 269 |
1,5" | 38,1 | 35,1 | 60 | 222 | 266 | 309 |
2" | 50,8 | 47,8 | 70 | 265 | 300 | 350 |
2,5" | 63,5 | 59,5 | 80 | 297 | 340 | 392 |
3" | 76,2 | 72,2 | 99 | 339 | 370 | 507 |
Manuelles Sicherheitsventil (Klammernenden)
Größe | D | DN | L | H | H1 | H2 |
1" | 50,5 | 22,4 | 62,7 | 228,5 | 260 | 269 |
1,25“ | 50,5 | 28,8 | 67,7 | 230,5 | 260 | 269 |
1,5" | 50,5 | 35,1 | 72,7 | 234,5 | 266 | 309 |
2" | 64 | 47,8 | 82,7 | 277,5 | 300 | 350 |
2,5" | 77,5 | 59,5 | 92,7 | 309,5 | 340 | 392 |
3" | 91 | 72,2 | 111,7 | 351,5 | 370 | 507 |
Funktionsprinzip
1. Durch den Frühling zu justierbarem der Druck.
2. Wenn der Druck im Rohr zum spezifizierten Druck übersteigt, das Ventil offen automatisch den flüssigen Fluss zwecks Druck verringern lassen.
Sicherheitsventilart optional
Sicherheitsventil der schnellen Freigabe 1.Manual

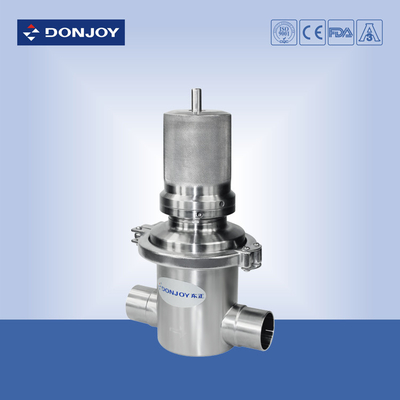

Ventil 2.Safety (Standard)
3. Vierwegssicherheitsventil

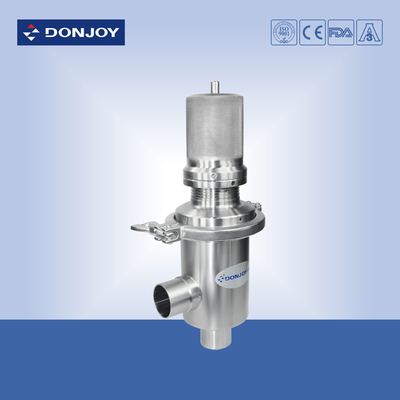

Sicherheitsventil der schnellen Freigabe 4.Pneumatic
