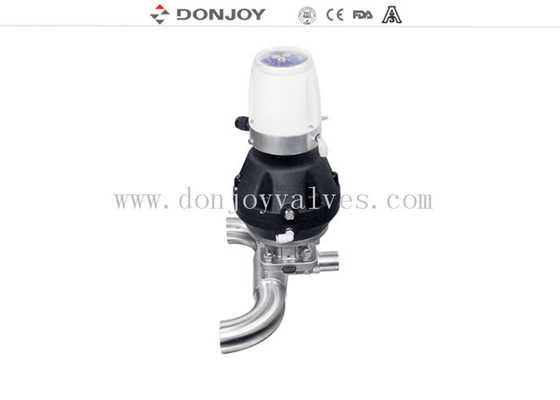

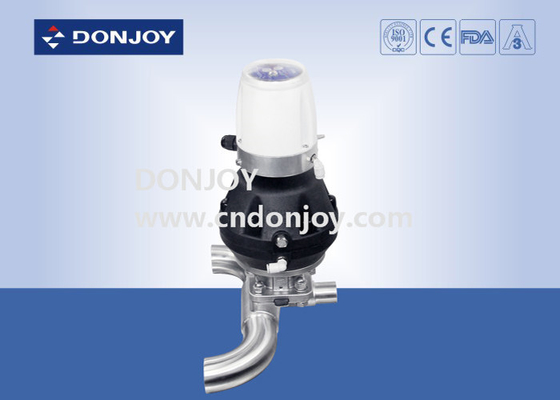

SS316 L Klammer U - c-T-Stück gesundheitliches Membranventil DN25 - Größe DN100 mit C-TOP

SS316 L Klammer U - c-T-Stück gesundheitliches Membranventil DN25 - Größe DN100 mit C-TOP

Membranrückschlagventil

Membranventil mit 3 Möglichkeiten

Herkunftsort:

China

Markenname:

DONJOY

Zertifizierung:

CE,3A,FDA

treten Sie mit uns in Verbindung

Fordern Sie ein Zitat
Produkt-Details
Produktname:
U - C-T-Stück Membranventil mit C-TOP
Materialien:
SS316L/1,4404
Größe:
1" - 4", DN25 - DN100
Operation:
Handrad aus Kunststoff
Verbindung:
Klammer
Dichtung:
EPDM + PTFE
Struktur:
T-Stück
Standard:
DIN32676 / DIN118582 - 1/2; ASME BPE/ASTM269
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Preis
negotiation
Verpackung Informationen
Karton
Zahlungsbedingungen
T/T, LC, Kreditkarte
Produkt-Beschreibung

SS316 L Klammer U - c-T-Stück gesundheitliches Membranventil DN25 - Größe DN100 mit C-TOP



Spezifikationen

Produkt-Name:

316 L SS klemmen U-Ct-stück Membranventil fest

Ventilkörper-Material:

SS316L

Dichtungs-Material:

Klebende PTFE+EPDM/Two Stücke PTFE+EPDM einzelner sillcone Dichtung

MaxWorking-Druck:

10Bar

Max.Working-Temperatur:

120 Grad C

Verfügbar Größe:

1" - 4", DN25-DN100

Verfügbar Verbindung:

Klammer/Schweißen/Faden/spezielle Verbindung

Verfügbar Standard:

3A/BPE/DIN/ISO/IDF

Funktioniert:

Manuell, pneumatisch

Verfügbar Struktur:

Gerade T-Stück, U-artig, Behälterunterseite

Steuerung:

Intelligenter Steuer-/Stellungsgeber des Ventilstellwerks/C-TOP

Zertifikat:

3A/54-02 (1580), PED/97/23/EC, FDA.177.2600

Anwendungsbereich:

Molkerei, Nahrung, Getränk, Apotheke, Kosmetik, usw.

Uc-Modellwahlen:

UC-H, US-K

Intallation:

Zu Handrad oder pneumatischen Auslöser zu installieren ist optional



Beschreibung
Verschiedene Konfiguration des Membranventils

1.      Didaphragm-Ventil mit Pisitioner/Prozessprüfer (IL-TOP)

2.      Membranventil mit Steuergerät (C-Spitze)

3.      Ventilposition Regler

4.      Stellungsgeber-Modul

5.      Kunststoffgriff

6.      Edelstahlgriff

7.      Stahl-acutor Stianless

8.      Elektrisches Membranventil

9.      Plastik-Acutor

10. Körper: Werfen/Schmieden



Anwendungen:
Membranventile, manuell oder pneumatisch funktioniert, sind speziell für Gebrauch auf Hygiene und aseptische Prozesse in den Pharmaindustrien bestimmt.
Das Ventil ist zur Steuerung des Datenflusses ausgezeichnet sowie öffnet sich,/nahe Steuerung.
Die Membranventile sind in der Eigenschaft des Flusses im Vergleich zu anderen Ventilen besser. Es ist das eaiser, zum, um die Substanz zu verbessern aufzuräumen und mit Partikeln zu verarbeiten. Das Phänomen der Blase ist während der Anwendung der Steuerung des Datenflusses selten.

Ventilkörper:
Körper zu schmieden, den freier Raum durch ein Stück des Edelstahlbarrens, im schmiedenden Prozess, zusammen mit dem Schmieden der hohen Temperatur, durch Formänderung des Verdrängungsfreien raumes, durch das Schmieden nach Körperdichte, die Struktur höher zur Verfügung zu stellen ist, ist einheitlicher, kein Sandloch und andere Verunreinigungen. Dann durch die Verarbeitungsmitte das Zusammenbringen der hohen Präzision weitermachen.

Werfender Körper wird durch das FormParaffinwachsmodell, Paraffinwachs-Modell infitration in keramischem gemacht, um die Wachsform-Oberflächenform des ganzen Körpers ein Schicht von starkem keramischem zu lassen. Schmelzwachsform, dann in das Schmelzen der Edelstahllösung, nachdem abkühlender Schlag weg vom Auftritt des keramischen, leeren Körpers UO gemacht ist. Werfende Größe ist, das äußere Erscheinungsbild ist ein glattes sehr genau, sauber und ein sauber.



Funktionsprinzipien

1. Die Membran die Körperdichtung sowie die Sitzdichtung zur Verfügung stellen. Es gibt keine Wege zur äußeren Umwelt, also es passend für aseptische Prozesse

2. Wenn das Ventil geschlossen ist, bewegt sich eine Druckauflage, die die Membran stützt, in Richtung zum versiegelnden Gesicht auf dem Körper. Wenn die Druckplatte sich bewegt, biegt die Membran und wird unten auf den Sitzbereich in der Mitte von des Flussweges durch den Körper folglich schließen des Körpers gezwungen.

3. Das Inter- Verhältnis des Körpers zur Druckplatte verhindert Überdruck der Membran

4. Das Ventil kann Handbetrieb und pneumatische Operationskontrollspitzen von Magnetventilen sein



Cetificate des Membranventils

Kunstharz 1.All und Zusatz sind einwilligen mit FDA-Bescheinigung.

werden chemische Zusammensetzung 2.Material, physikalische Eigenschaften und Herstellungsverfahren dokumentiert.

Übereinstimmung 3.3-a die Authentisierung

4.CE-PED/97/23/EC

5.EN 10204-3.1



Membran des Ventils

1. (Klebende) Tablette EPDM+PTFE Membranhaben hohe Chemikalienbeständigkeit, hohe Stabilität, gutes flexibity, langes Leben, hohe Dichtung, keine Codedegeneration, und bewirkt nicht durch ausgezeichnete Leistung der Temperaturschwankungen, ob es thermischer Zyklus, kalter Zyklus oder DampfDesinfektionssystem ist.

Sepcification: 1-3“, DN20-DN80

Temperatur: - 20 zu 120degree

SS316 L Klammer U - c-T-Stück gesundheitliches Membranventil DN25 - Größe DN100 mit C-TOP 0

2. EPDM+PTFE (sich trennen), das es kann, verringert die Membrantoleranz und das Proling die Nutzungsdauer der Membran

Sepcification: 1-4“, DN20-DN100

Temperatur: - 20 zu 150degree

SS316 L Klammer U - c-T-Stück gesundheitliches Membranventil DN25 - Größe DN100 mit C-TOP 1



Bettete einzelne Dichtung 3 (EPDM/SILICONE/FPM), Gummimembran eine Schicht der Vulkanfiberschicht ein, seine mechanischen Eigenschaften, dann Membran zu erhöhen Druck und Temperatur hase in der hohen Dichtungsstabilität, die Verstärkungsfaser, die im Edelstahlbolzen sich verhärtet, um bessere Gummi- und Metallbindung zusammen sicherzustellen. So ist es für Gebrauch in der Vakuumumwelt passend.

Sepcification: 1-4“, DN20-DN100

Temperatur: - 10 zu 120degree

SS316 L Klammer U - c-T-Stück gesundheitliches Membranventil DN25 - Größe DN100 mit C-TOP 2



4. Miniart Membrandichtung (EPDM, SILIKON, FPM, EPDM+PTFE)

Sepcification: 1/4" - 3/4", DN6-DN15

Temperatur: - 20 zu 150degree

SS316 L Klammer U - c-T-Stück gesundheitliches Membranventil DN25 - Größe DN100 mit C-TOP 3



Oberflächenbehandlung:

mechanisches Polier 1.For: Inneres Ra<0.5μm, draußen: Von 1-4“ sandstrahlend, unter 1" mit dem Spiegel poliert

SS316 L Klammer U - c-T-Stück gesundheitliches Membranventil DN25 - Größe DN100 mit C-TOP 4



Zeichnung

Überprüfen Sie bitte die Größenform unten auf ausführlicher Information.

SS316 L Klammer U - c-T-Stück gesundheitliches Membranventil DN25 - Größe DN100 mit C-TOP 5

Wenn mehr inforamtion benötigen Sie, treten Sie mit uns bitte direkt in Verbindung.



Umbau: Donjoy-Ventile, Membranventil, BPE-Ventil
