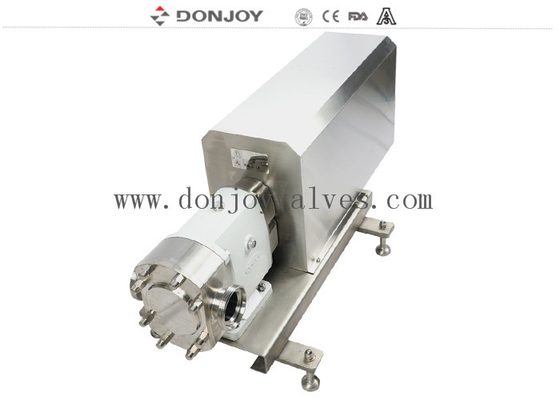

Vorsprungs-Pumpen-Übertragung hohes Visocisty der Reinheits-TUL-20 mit Motordeckel

Vorsprungs-Pumpen-Übertragung hohes Visocisty der Reinheits-TUL-20 mit Motordeckel

Mechanische gesundheitliche Vorsprungs-Pumpe SICs

Festgeklemmte gesundheitliche Vorsprungs-Pumpe SICs

EPDM-Dichtungs-gesundheitliche Vorsprungs-Pumpe

Herkunftsort:

CHINA

Markenname:

DONJOY

Zertifizierung:

CE,3A,FDA

Modellnummer:

TUL/TUR

treten Sie mit uns in Verbindung

Fordern Sie ein Zitat
Produkt-Details
Materialien:
Gesundheitliche Vorsprungs-Pumpe
GRÖSSE:
TUL/TUR 20 - 125
Operation:
Motor
Mechanisch:
SIC/SIC/EPDM
Verbindung:
festgeklemmt
Druck:
1- Stange 15
Medium:
Fulid etc.
Eigenschaft:
Konnte mit Frequenzumsetzer sein
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Preis
Negotiation
Verpackung Informationen
Holzkiste
Lieferzeit
10-30 Werktage
Zahlungsbedingungen
T/T, LC, Kreditkarte
Versorgungsmaterial-Fähigkeit
30 stellt Arbeitsdryas 30 ein
Produkt-Beschreibung

TUL-20 Reinheitskolbenpumpe für hohe Viskosität mit Motorabdeckung



Technisches Merkmal
A. Maual Stufenloses Getriebe
B. Frequenzumrichter passt das Motorgetriebe an
C. Ausgangsgetriebe mit fester Drehzahl




Beschreibung
Optionen
1. Gleitringdichtung: SIC / SICE / EPDM, TC / TC, EPDM
2. Einzeldichtung, doppelte Gleitringdichtung

Vorsprungs-Pumpen-Übertragung hohes Visocisty der Reinheits-TUL-20 mit Motordeckel 0
3. Rotoren: 2-Blatt-Rotor, 3-Blatt-Rotor, Butterfly-Rotor, Single-Butterfly-Rotor

Vorsprungs-Pumpen-Übertragung hohes Visocisty der Reinheits-TUL-20 mit Motordeckel 1
4. Dichtung: FPM (Viton), NBR, EPDM
5. Überdruckventil an der vorderen Abdeckung des externen Bypass
6. Eingebautes Sicherheitsventil
7. Stirnseitiger Wärmemantel
8. Komplette Wärmejacke
9. Vertikale TUR-Serie oder horizontale TUL-Serie
10. Verschiedene Laufwerke und Korrekturen
11. Montage auf einer Edelstahlgrundplatte
12. Anschluss: Klemme (DIN32676,3A, ISO), Gewinde (DIN, SMS, RJT, IDF), Stumpfschweißung, Flansch
13. Motortyp B5 Motorfrequenz 50 Hz, 60 Hz
14. Spannung (V) 220–240, 360–400, 420–460, 630–690



Spezifikationen

Produktname:

TUL-60 Drehkolbenpumpe mit mechanischem Handverstellmotor mit Motor für Honig

Material:

SS304/SS316L/1.4301/1.4404

Dichtungsmaterial:

SIC/SIC/EPDM (Standard, FDA-Zulassung)

Max.Fließen:

62 m3/h / 395 GPM

Maximaler Druck:

12bar/ 174PSI

Max.rev:

1450 U/min

Rotortyp:

2-Blatt, 3-Blatt, Schmetterling, Signalschmetterling

Installation Könnte mit Frequenzumrichter installiert werden
Frequenzumwandler Optional

Gleitringdichtung:

SIC/SiC/EPDM (Standard)

Stromspannung:

110V, 220V, 380V

Motor:

ABB, SEW, 50 Hz/60 Hz

Oberflächenbehandlung:

Innen poliert und außen sandgestrahlt

Verfügbarer Anschluss:

Klemme, Gewindestumpfschweißung, Flansch

Standardmäßig lieferbar:

DIN, SMS, 3A, RJT, ISO/IDF

Betrieben:

Elektrisch

Zertifikat:

3A/54-02 (1580), PED/97/23/EG,
FDA.177.2600, ISO9001/2008

Anwendungsbereich:

Milchprodukte, Lebensmittel, Getränke, Pharmazie, Kosmetik usw


Design und Funktionen
1. Horizontales TUL, vertikales TUR
2. Konstruktion ohne Schaft
3. Hygienic Design der Befestigung der Rotoren
4. Sanitäre Gleitringdichtung, einfache Reinigung und Wartung
5. Wird für die CIP-Reinigung und die Sterilisierung verwendet
6. gemäß USA 3A Standard


Anwendungen
Diese Pumpe eignet sich für die Förderung von viskosen sowie niedrigviskosen Medien in der Lebensmittel-, Kosmetik- und Pharmaindustrie.


Prinzipien
1. Wenn sich die Kolben drehen, vergrößert sich der Raum auf der Saugseite, wenn ein Kolben voneinander entfernt wird, wodurch ein Teilvakuum entsteht, das die Flüssigkeit in die Pumpenkammer saugt.
2. Während sie durch die Wellen gedreht werden, wird jeder Kolben nacheinander gefüllt und die Flüssigkeit zur Druckseite verdrängt. Die kleinen Lücken zwischen den Kolben und zwischen den Kolben und den Wänden des Pumpenkörpers sorgen dafür, dass die Räume ordnungsgemäß gefüllt werden.
3. Das Pumpengehäuse ist vollständig gefüllt und die Flüssigkeit entweicht durch die Zähne der Kolben und wird gegen die Wände der Räume gedrückt.Was zur Pumpwirkung beiträgt.



PUMPENEINLASS- UND AUSLASSANSCHLUSS

Vorsprungs-Pumpen-Übertragung hohes Visocisty der Reinheits-TUL-20 mit Motordeckel 2



Pumpenmodell und Gewicht



PUMP-Modell Eingangswellendrehmoment (NM) Maximale axiale Radiallast (N) Anschlussgröße Innendurchmesser
[mm]
Empfohlene maximale theoretische Weichpartikelgröße
[mm]
Gewicht der reinen Pumpe [kg]
STUL-10 15 224 22.4 6 12
TUL-20 60 750 22.4 10 32
TUL-23 60 750 35.1 20 34
TUL-25 60 750 47,8 20 39
TUL-30 123 1237 47,8 25 60
TUL-35 123 1237 59,5 25 63
TUL-55 123 1237 66 25 65
TUL-60 123 1237 72.2 25 68
TUL-70 416 2588 72.2 40 151
TUL-80 416 2588 72.2 40 151
TUL-100 416 2588 97,6 40 160
TUL-125 416 2588 125 40 165



Kurve der Lappenpumpe



Vorsprungs-Pumpen-Übertragung hohes Visocisty der Reinheits-TUL-20 mit Motordeckel 3

Zeichnung einer Kolbenpumpe



Wettbewerbsvorteil
„DONJOY ist das einzige Unternehmen, das neun Produktserien der amerikanischen 3A-Zertifizierungsorganisation im asiatischen Sanitärpumpen- und Ventilbereich bestanden hat.“
