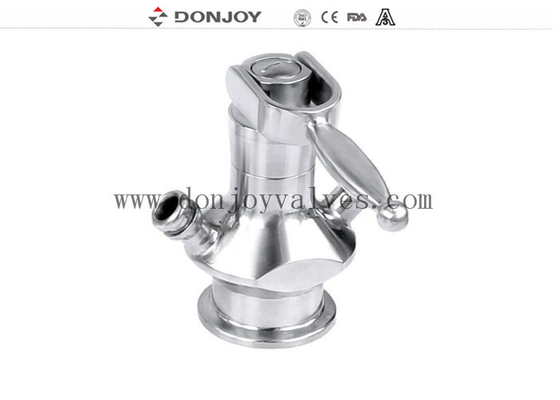

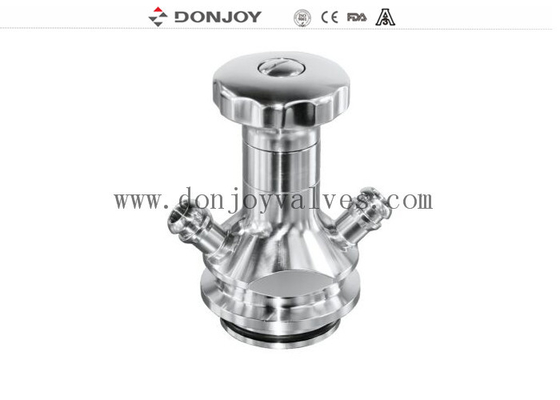

LÄRM SS316L Drehgriff-Probenahme-Ventil mit Tri Schnalle

Aseptisches und sterilisierbares Beispielventil SS316L-Drehgriffs mit Tri Schnalle

Schnelles Detail

Probieren des Ventils

Größe: 25mm/50.5mm

Art: Automatische Rückholart smpaling Ventil

Dichtung: EPDM, PTFE

Funktions-Druck: 6Bar

Poliert: Spiegel, Mattr, Ra≤0.8μm, Ra≤0.5μm

Griff: Turing-Griff, entfernbarer Griff

Spezifikation

Anwendung: Das aseptische Repräsentativventil wird am Bier, Milch, Getränk, Fruchtsaft, Apothekenindustrien angewendet,

Aseptische Repräsentativventil-Standardausführung

Aseptisches Repräsentativventil wird von drei Teilen hergestellt: Ventilkörper, Ventilteller und Einteiler der Membran. Ein Gummimembranventil wird an der Achse des Ventiltellers gesetzt und tritt als ein dehnbarer Ventileinsatz auf.

• Endanschlüsse können geschweißt werden, festgeklemmt werden oder verlegt werden, nur eine verfügbare Größe DN8.
• Griffart: Drehgriff, Schlüsselgriff
• Ventil offen: Probieren des Ventilabschlusses: Sterilisation

Offen (Probenahme)          Nah (Steriling)

Funktionsprinzipien

Das aseptische Repräsentativventil ist für Sterilisation vor und nach jeder Probenahme bestimmt.

Öffnen Sie sich: Das Probieren des manuellen Ventils wird durch das Drehen des Griffs (justierbares Ventil) oder durch das Aktivieren des Hebels geöffnet (AN/AUS-Ventil). Der Stamm und die Membran werden dann zurückgezogen und lassen Flüssigkeit überschreiten

Geschlossen: Die Sterilisierung der eingebauten Feder schließt das Ventil und hält den Kanal offen zwischen den Schläuchen durch Rückprozeß, um zu entkeimen. Bei der Anwendung durch Dampf, recommeded ein kleines Druckablassventil (optional) auf dem Ausgang.

Standardausführung: Das aseptische Repräsentativventil besteht drei Teilen, einem Ventilkörper, einem Griff und aus einem menbrane. Das Gummi-menbrane wird auf den Stamm des Ventils und der Arbeiten als stretchable Stecker gesetzt.
