Herkunftsort:
CHINA
Markenname:
DONJOY
Zertifizierung:
CE,3A,FDA
Modellnummer:
GMP
treten Sie mit uns in Verbindung

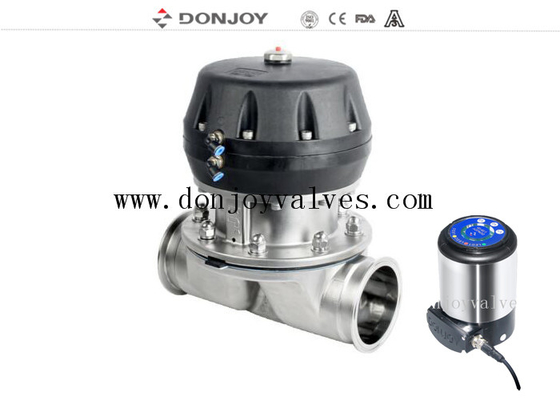

Pneumatisches Membranventil Multiport mit Beispielventilen
Spezifikationen
Produkt-Name: |
Gesundheitliches Multiport pneumatisches Membranventil SS für |
Ventilkörper-Material: |
SS316L |
Dichtungs-Material: |
Klebende PTFE+EPDM/Two Stücke einzelner sillcone Dichtung |
MaxWorking-Druck: |
Stange 10 |
Max.Working-Temperatur: |
130 Grad C |
Verfügbar Größe: |
1" - 3" DN25-DN80 |
Verfügbar Verbindung: |
Klammer/Schweißung/Faden/spezielle Verbindung |
Verfügbar Standard: |
3A/BPE/DIN/ISO/IDF |
Funktioniert: |
Manuell, pneumatisch |
Verfügbar Struktur: |
Gerade T-Stück, U-artig, Behälterunterseite |
Steuerung: |
Intelligenter Steuer-/Stellungsgeber des Ventilstellwerks/C-TOP |
Zertifikat: |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600 |
Anwendungsbereich: |
Molkerei, Nahrung, Getränk, Apotheke, Kosmetik, usw. |
Anweisungshandbuch: |
Chinese - englischer Zweisprachiger |
Richtung des Hafens: |
Gemäß der tatsächlichen Situation |
Beschreibung
Verschiedene Konfiguration des Membranventils
1. Didaphragm-Ventil mit Pisitioner/Prozessprüfer (IL-TOP)
2. Membranventil mit Steuergerät (C-Spitze)
3. Ventilposition Regler
4. Stellungsgeber-Modul
5. Kunststoffgriff
6. Edelstahlgriff
7. Stahl-acutor Stianless
8. Elektrisches Membranventil
9. Plastik-Acutor
10. Körper: Werfen/Schmieden
Funktionsprinzipien
1. Die Membran die Körperdichtung sowie die Sitzdichtung zur Verfügung stellen. Es gibt keine Wege zur äußeren Umwelt, also es passend für aseptische Prozesse
2. Wenn das Ventil geschlossen ist, bewegt sich eine Druckauflage, die die Membran stützt, in Richtung zum versiegelnden Gesicht auf dem Körper. Wenn die Druckplatte sich bewegt, biegt die Membran und wird unten auf den Sitzbereich in der Mitte von des Flussweges durch den Körper folglich schließen des Körpers gezwungen.
3. Das Inter- Verhältnis des Körpers zur Druckplatte verhindert Überdruck der Membran
4. Das Ventil kann Handbetrieb und pneumatische Operationskontrollspitzen von Magnetventilen sein
Cetificate des Membranventils
Kunstharz 1.All und Zusatz sind einwilligen mit FDA-Bescheinigung.
werden chemische Zusammensetzung 2.Material, physikalische Eigenschaften und Herstellungsverfahren dokumentiert.
Übereinstimmung 3.3-a die Authentisierung
4.CE-PED/97/23/EC
5.EN 10204-3.1
Membran des Ventils
1. (Klebende) Tablette EPDM+PTFE Membranhaben hohe Chemikalienbeständigkeit, hohe Stabilität, gutes flexibity, langes Leben, hohe Dichtung, keine Codedegeneration, und bewirkt nicht durch ausgezeichnete Leistung der Temperaturschwankungen, ob es thermischer Zyklus, kalter Zyklus oder DampfDesinfektionssystem ist.
Sepcification: 1-3“, DN20-DN80
Temperatur: - 20 zu 120degree
2. EPDM+PTFE (sich trennen), das es kann, verringert die Membrantoleranz und das Proling die Nutzungsdauer der Membran
Sepcification: 1-4“, DN20-DN100
Temperatur: - 20 zu 150degree
Bettete einzelne Dichtung 3 (EPDM/SILICONE/FPM), Gummimembran eine Schicht der Vulkanfiberschicht ein, seine mechanischen Eigenschaften, dann Membran zu erhöhen Druck und Temperatur hase in der hohen Dichtungsstabilität, die Verstärkungsfaser, die im Edelstahlbolzen sich verhärtet, um bessere Gummi- und Metallbindung zusammen sicherzustellen. So ist es für Gebrauch in der Vakuumumwelt passend.
Sepcification: 1-4“, DN20-DN100
Temperatur: - 10 zu 120degree
4. Miniart Membrandichtung (EPDM, SILIKON, FPM, EPDM+PTFE)
Sepcification: 1/4" - 3/4", DN6-DN15
Temperatur: - 20 zu 150degree
Oberflächenbehandlung:
mechanisches Polier 1.For: Inneres Ra<0.5μm, draußen: Von 1-4“ sandstrahlend, unter 1" mit dem Spiegel poliert

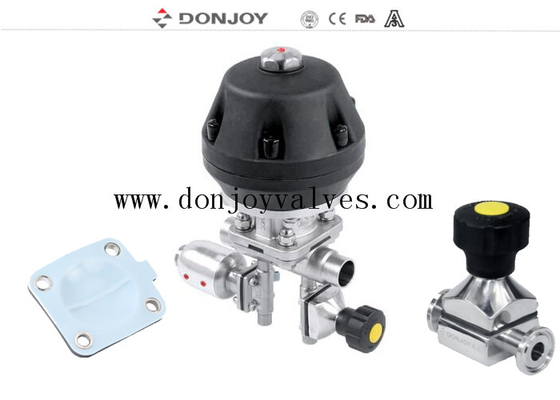

Ventil conbination
GMP-VENTIL: Hauptsächlich verwendet im hohen reinen Wasser oder in anderem Verteilersystem der vertikalen Rohrstraße der Wasserentnahmestelle, das Rohrlinie deadleg effektiv verringern kann. eins des Ventils, das in eine vertikale Position der Export gelegt wird, ist eine nicht bakterielle Züchtung oder Prozessquerein infektionsbeispielmund wenn das offene vealve
SAP-VENTIL: Hauptsächlich verwendet in einem horizontalen Rohrleitungssystem, legte Wirtsventil in eine Waagerechte und behält einen bestimmten selbstentleerenden Winkel, dann Durchgangsloch im niedrigsten Entladungspunkt der Wirtsventilwasserstraße bei.
Operation:
Umbau: Donjoy-Ventile, Membranventil, BPE-Ventil
