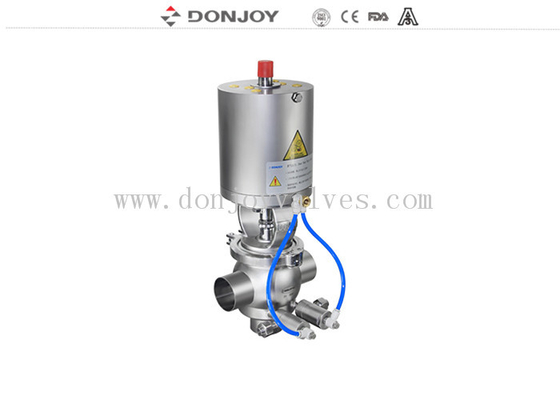

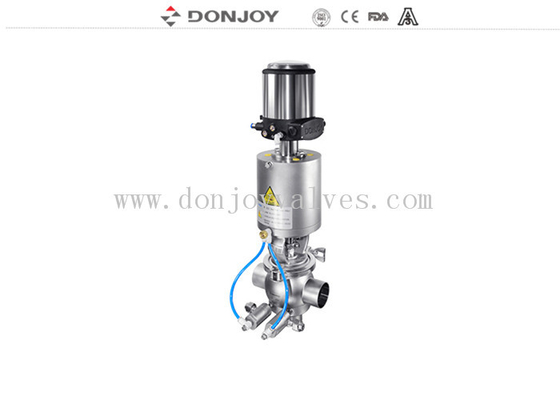

Ventil E-C Weldings DN100 SS316L Doppelsitz Mixproof

Ventil E-C Weldings DN100 SS316L Doppelsitz Mixproof

Ventil Doppelsitzes Mixproof

Ventil SS316L Mixproof

Ventil DN100 Mixproof

Herkunftsort:

CHINA

Markenname:

DONJOY

Zertifizierung:

CE,3A,FDA

Modellnummer:

NO.VFP101Q1-21030

treten Sie mit uns in Verbindung

Fordern Sie ein Zitat
Produkt-Details
Operation:
pneumatisch
Größe:
DN40 - DN100 oder 1,5" - 4"
Art:
EG
Körper Conbination:
P30
Dichtung:
EPDM/VITION/NBR
Material:
316L
Verbindung:
Schweißen
Druckprüfung:
PED
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Verpackung Informationen
KARTON-KASTEN
Lieferzeit
Entsprechend Auftrag
Zahlungsbedingungen
T/T, LC, Kreditkarte
Versorgungsmaterial-Fähigkeit
1000-teilig/Stücke pro Monat
Produkt-Beschreibung

Ventil SS316L Doppelsitz Mixproof mit Ctop mit CIP und SCHLÜCKCHEN, E-C Series


Spezifikation

Produkt machte Teile nass AISI 316L
Andere Edelstahlteile AISI 304
Seat-Material (Nichterfüllung) EPDM, FDA177.2600
Seat-Material (Wahl) FPM (Viton), FDA177.2600
Endanschlüsse Kolben-geschweißt, Dreiklammer, Flansch
Max. Arbeitsdruck 145psi (10bar)
Min. Arbeitsdruck absolutes Vakuum
Betriebstemperatur 14°F zu 266°F (- 10 bis 130°C), 284°F (140°C) setzen kurz Zeit Sterilisation fest.
Internes Ende Ra 32μin (0.8μm) als Nichterfüllung, Ra 16μin (0.4μm) ebenfalls.
Externes Ende strahlen Sie oder andere auf Anfrage sand.
Pneumatischer Auslöser-Arten Normalerweise geschlossen (NC) – Luft zum sich zu öffnen und zu entspringen, um zu schließen;
Öffnen Sie normalerweise (NEIN) – Luft, um zu schließen und zu entspringen, um sich zu öffnen;
Luft-Luft (AA) – Luft zum sich zu öffnen, Luft zu schließen.
AuslöserLuftdruck 79-102 P/in (Stange 5,5 bar-7)
Einheiten zur intelligenten Steuerung und zum Anzeichen C-Spitzensteuerung
IL-Spitzensteuerung (Stellwerk)
Elektrische Verbindung
AS-I Busverbindung



Ausrüstungsbeschreibungen

Externe CIP-Versorgung
●Nichterfüllung mit normalerweise geschlossenem pneumatischem Auslöser
●Kompakter und robuster Entwurf, geschmiedete kugelförmige Körper
●Ausgeglichener Entwurf des Drucks
●Einteiliger Körper u. festgeklemmter Körper für wählen von
●Eine breite Auswahl von verschiedenen Körperkombinationen.
●Einfache Zerlegung durch das Freigeben der Klammer
●Reinigungs-/Sterilisations-Teile für Wahlen
●100% hydraulisches geprüft/100% kontrolliert


Anwendungen

Pneumatisches Doppelsitzventil ist entworfen, um sich zu treffen, wenn es zwei, die gibt unterschiedliches Produkt das gleiche Ventil durchfließt, Garantie, um das flüssige Mischen zu verhindern und für die Überwachung der Arbeitsbedingung bequem zu sein. Das Ventil wird in den Milchprodukten, in den Getränken, im Bier und in anderen hohen Reinheitsgeboten der leitenden Prozeßsysteme benutzt.
◆Dieses Ventil wird normalerweise (NC) durch entfernt durch Druckluft gesteuert werden geschlossen. Dieses Ventil companied mit zwei kleinen elektropneumatischen Ventilen (normalerweise offenes) um vom Ventildichtungsdurchsickern zu überwachen
◆Plue (oberes Stamminnere eines changever Ventils) hat zwei Dichtungen, das eine Durchsickernkammer zwischen einander bildet. Die mittleren Flüsse des Durchsickerns in die Kammer und Entladungen durch Detektorventil. Lieferungsluft zum Auslöser kann das Ventil sauber an Ort und Stelle herstellen. Während der Reinigung Wasserflüsse direkt zum Stecker. Dieses Ventil ist zum Wasserschlageffekt unsensitive

Funktionsprinzipien
Dieses Ventil wird normalerweise (NC), ferngesteuerte durchgehende Druckluft geschlossen. Dieses Ventil companied mit zwei kleinen elektropneumatischen Ventilen, eins für die Überwachung, ein anderes für CIP.
●Stecker (oberes Stamminnere von Ventil umleiten) hat zwei Dichtungen, die eine Durchsickernkammer zwischen einander bilden. Der undichte mittlere Fluss in die Kammer, Entladungen durch Detektorventil. Zuluft zum Auslöser kann das Ventil sauber an Ort und Stelle herstellen (sehen Tabelle 2).
●Unter Reinigung Wasserfluß direkt zum Stecker. Dieses Ventil ist zum Wasserschlageffekt unsensitive.

Ventil E-C Weldings DN100 SS316L Doppelsitz Mixproof 0

Zeichnung
Ventil E-C Weldings DN100 SS316L Doppelsitz Mixproof 1

Ventil E-C Weldings DN100 SS316L Doppelsitz Mixproof 2
Ventilkörper conbine
  Ventil E-C Weldings DN100 SS316L Doppelsitz Mixproof 3

Funktions-Auswahl



Ventil E-C Weldings DN100 SS316L Doppelsitz Mixproof 4

Verwenden Sie auch für Vielfältigkeit, Beispiele einer Standardvielfältigkeit

Ventil E-C Weldings DN100 SS316L Doppelsitz Mixproof 5

Ventil E-C Weldings DN100 SS316L Doppelsitz Mixproof 6
Umbauten:  Doppeltes Dichtungsventil, mischendes Beweisventil, Donjoy-Ventil
