Herkunftsort:
CHINA
Markenname:
DONJOY
Zertifizierung:
CE,3A,FDA
Modellnummer:
IL-TOP-1441-P
treten Sie mit uns in Verbindung
Der Feedback-Version des Strömungsventil-Steuergerätstellwerks IL-TOP-1441-P DV24V intelligenter Kopf zur Ventilsteuerung
SPEZIFIKATION
Produkt-Name |
Intelligentes Stellwerk IL-TOP-1441-P |
Energie |
DC.24V |
Arbeits-Druck |
Stange 10 |
Pneumatischer Druck |
4-7 Stange |
Material |
SS304/316L |
Betriebstemperatur |
-10℃ | 130℃ (- 10℃ | 150℃ für Winkelsitzventil und Kugelventil) |
Schutzniveau |
IP67 |
Standardfunktion |
0/4-20mA zum 0-5/10V Signaleingang |
Optionale Funktion |
0/4-20mA, Feedbackertrag der Position 0-5/10V |
Optionale Funktion |
Gerät-Nettobus-Steuerung |
Operationsschnittstelle |
Lcd-Anzeige |
Lieferungsdetails |
Normalerweise innerhalb 20 Tage, nachdem T-/Tanzahlung empfangen worden ist. |
Zertifikat |
3A/54-02 (1580), PED/97/23/EC, FDA.177.2600, ISO |
Anwendungen
Die Anwendung des Verzeichnisses (IL-TOP-S) des verschiedenen flüssigen prozesskontrollierten Kastenflusskontrollsystems, kann zu einer Vielzahl des Winkelausschlagauslösers, wie pneumatisches Drosselventil, Kugelventil, Schieber, Kugelventil etc. installiert sein. Es ist zur Steuerung des Datenflusses des elektropneumatischen Ventils passend.
Funktionseigenschaft
Bescheinigung des Explosionsschutzes: EXDⅡ BT4
Schutzniveau: IP67
Signaleingang: 0-4/20mA, 0-5/10V
Signalfeedback: 0-4/20mA, 0-5/10V
BUS-Protokoll: GERÄT-NET BUS
Technische Eigenschaft
Die Steuerung konnte als Stellwerk oder Prozessprüfer verwendet werden.
Als Stellwerk könnte es die Ventilposition entsprechend Satzball einstellen.
Als Prozessprüfer wird MPU das Signal von der Steuerung, indem man Einstellungspositionswert des Ventils mit der tatsächlichen Position des Ventils, durch BILDsteueralgorithmus, Prozessprüfer vergleicht, fährt das Ventil zum genauen Zielstellwerk des Ventils empfangen.
Der Prüfer wird aus MPU, Demodulator durch Steuersignal, Positionsdetektor, LCD-Anzeige, Tastatur und piezoelektrischem Ventil ETC… verfasst.
Installation
Die Auslöser des Winkelausschlags konnten, wie Drosselventil, Kugelventil und die Ventile ETC… angeboten werden.
Spezifikation: 1 Zoll - 12 Zoll, DN25 - DN200
Auftragsinformationen
IL-TOP-S Quadrat-Prüfer
Modell |
Eigenschaft |
Positionsfeedback |
Beschreibung |
IL-TOP-S-001-M |
Stellwerk + prozesskontrolliert |
4-20mA/0-5/10V |
Einfachwirkend |
IL-TOP-S-002-M |
Stellwerk + prozesskontrolliert |
4-20mA/0-5/10V |
Doppelt wirkend |
IL-TOP-S-001 |
Stellwerk + prozesskontrolliert |
NEIN |
Einfachwirkend |
IL-TOP-S-002 |
Stellwerk + prozesskontrolliert |
NEIN |
Doppelt wirkend |
IL-TOP-S-001-BUS |
Stellwerk + prozesskontrolliert + BUS |
Einfachwirkend + BUS |
|
IL-TOP-S-002-BUS |
Stellwerk + prozesskontrolliert + BUS |
Doppelt wirkend + BUS |
IL-TOP-S Quadrat-Prüfer (Explosions-Schutz: EXDⅡ BT4)
Modell |
Eigenschaft |
Positionsfeedback |
Beschreibung |
IL-TOP-S-001-M-EX |
Stellwerk + prozesskontrolliert |
4-20mA/0-5/10V |
Einfachwirkend - Explosionsniveaus |
IL-TOP-S-002-M-EX |
Stellwerk + prozesskontrolliert |
4-20mA/0-5/10V |
Doppelt wirkend - Explosionsniveaus |
IL-TOP-S-001-EX |
Stellwerk + prozesskontrolliert |
NEIN |
Einfachwirkend - Explosionsniveaus |
IL-TOP-S-002-EX |
Stellwerk + prozesskontrolliert |
NEIN |
Doppelt wirkend - Explosionsniveaus |
IL-TOP-S-001-BUS-EX |
Stellwerk + prozesskontrolliert + BUS |
Einfachwirkend, BUS - Explosionsschutz |
|
IL-TOP-S-002-BUS-EX |
Stellwerk + prozesskontrolliert + BUS |
Doppelt wirkend, BUS - Explosionsschutz |

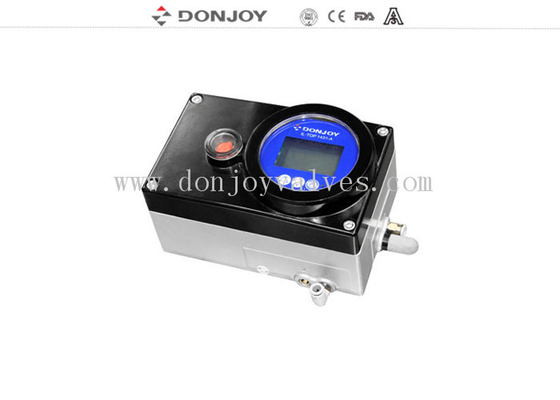

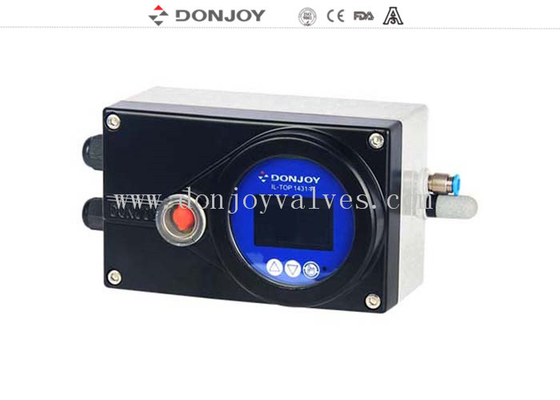

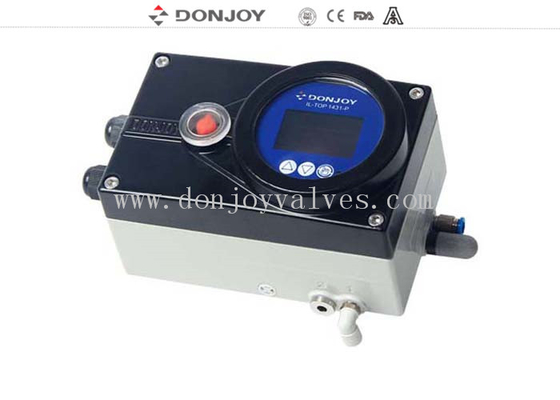

Produktanzeige
