Herkunftsort:
China
Markenname:
DONJOY
Zertifizierung:
CE,3A,FDA
Modellnummer:
STUL/STUR
treten Sie mit uns in Verbindung

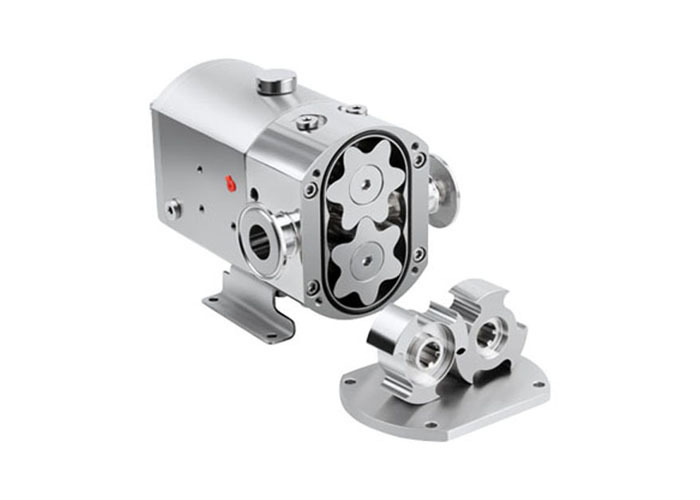

DONJOY Mini-Rotationslobpumpe für Käse- und Molkenjoghurttransfer
Spezifikationen
Produktbezeichnung: |
Horizontale Positivverschiebung Rotationslobepumpe |
Material: |
Das ganze SS316L/1.4301/1.4404 |
Versiegelungsmaterial: |
EPDM (Standard, FDA-Zulassung) |
Maximal. |
3000 L/h |
Max. Druck: |
12 bar/ 174 PSI |
Max. Betriebstemperatur: |
150 C / 302 F |
Maximal Drehzahl: |
1450 Umdrehungen |
Typ des Rotors: |
3 Verlassen der Rotoren, 6 Verlassen des Rotors |
Mechanische Dichtung: |
SIC/SiC/EPDM (Standard) |
Motorleistung: |
00,75 kW, 1,5 kW,2.2 kW,3.0kw |
Versiegelungsmöglichkeit: |
Sanitäre Einfach-mechanische Dichtung Doppelmechanische Dichtung mit Kühlsystem |
Motor: |
Abweichend von den in Absatz 1 genannten Anforderungen: |
Oberflächenbehandlung: |
Innen poliert und außen Sandblast |
Verfügbare Verbindung: |
Klammer, Schweißschraube, Flansche |
Verfügbare Norm: |
DIN, SMS, 3A, RJT, ISO/IDF |
Betrieben: |
Elektisch |
Anwendungsbereich |
Milchprodukte, Lebensmittel, Getränke, Apotheke, Kosmetik usw. |
Struktur | mit einer Breite von nicht mehr als 15 mm |
Zusätzlich | Spannung (v) 220-240,360-400,420-460,630-690 |
Beschreibung
Auswahlmöglichkeiten
1Mechanische Dichtung: SIC/SICE/EPDM, TC/TC, EPDM
2Einfach versiegelt, doppelt mechanisch versiegelt
3- Rotoren: 2 verlassen den Rotor,3 Verlassen der Rotoren, 6 Verlassen des Rotors
4- Dichtung: FPM (Viton), NBR, EPDM
5. Wärmejacke für die Endfläche
6Komplete Wärmeschiene.
7Vertikale TUR-Serie oder horizontale TUL-Serie
Vorteil:
Einfache Montage und Demontage
Die Welle und der Rotor übernehmen Spline-Verbindung Design, einfache Installation und Demontage
Zwei Richtungen umkehrbar, kann erreicht werden, nur die Richtung der Rotation des Motors ändern
Kann für alle Arten von Medien mit hoher und niedriger Viskosität verwendet werden, ohne die Konfiguration zu ändern
Ausgang/Eingang kann horizontal oder vertikal sein, nur durch Wechseln der Basis
3 - und 6 -blättrige Rotoren können ohne Änderung der Konfiguration ausgetauscht werden
Anwendungen
Diese Pumpe ist für die Übertragung von Viskosen und Niedrigviskosen in der Lebensmittelverarbeitung, Kosmetik und Pharmaindustrie geeignet.
Grundsätze
1Während sich die Lappen drehen, nimmt der Raum auf der Suzitonseite zu, da sich ein Lappe vom anderen entfernt, wodurch ein teilweises Vakuum entsteht, das die Flüssigkeit in die Pumpenkammer zieht.
2Während sie durch die Wellen gedreht werden, wird jeder Lappe nacheinander gefüllt und die Flüssigkeit auf die Abgabeseite verlagert.Die kleinen Lücken zwischen den Umschlägen und zwischen den Lappen und den Wänden des Pumpenkörpers sorgen dafür, dass die Lücken ordnungsgemäß gefüllt werden..
3Das Pumpengehäuse ist vollständig gefüllt und die Flüssigkeit entweicht durch die Zähne der Lappen und wird gegen die Wände der Räume gezwungen.
Strömungsrichtung der Mini-Lobopumpe
Auswahltabelle
Zeichnung
Wartung und Reparatur
Die Wartung der Pumpen kann aufgrund der kompakten Konstruktion ohne Werkstatt sehr einfach und in sehr kurzer Zeit vor Ort erfolgen.
Vor der Wartung der Pumpe ist eine Trennung der elektrischen Verbindung am Pumpenmotor erforderlich.
• Bei der Wartung und dem Austausch von Lobes kann die Verbindung zwischen Pumpe und Motor und der Pumpe mit Leitungsanschlüssen mit den Schrauben erfolgen, ohne die Vorderabdeckung zu entfernen.
• In diesem Abschnitt können die leicht entfernbaren Lappen gereinigt und gewartet werden.
• Der Vorderkörper muss entfernt werden, um die Dichtung zu wechseln.
• Der Gewindeanteil des Ölreservoirs, der in regelmäßigen Abständen das Öl entlässt, wird durch die Steckdose ersetzt.
• Die notwendige Reinigung erfolgt, nachdem alle Teile entfernt wurden
Die Drehrichtung des Motors bei der Inbetriebnahme der Pumpe nach elektrischen Verbindungen muss verrückt sein
